Как разобрать iPhone 3G

Инструкция по самостоятельному разбору iPhone 3G/3Gs.

С её помощью вы сможете разобрать свой iPhone 3G/3Gs и заменить неисправные детали.



1. Открутите винты рядом с портом зарядки-синхронизации с помощью крестовой отвертки

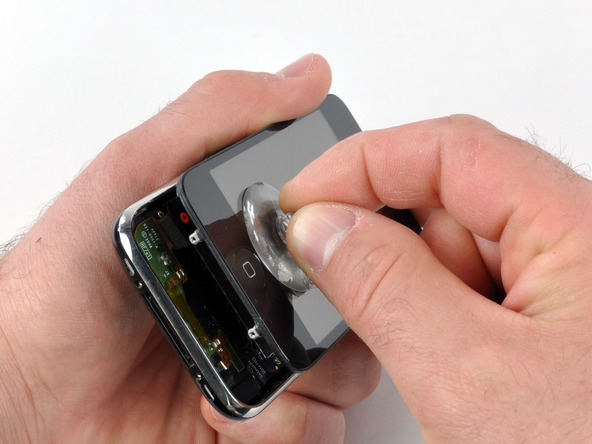

2. Аккуратно приподнимите экран с помощью инструмента. Можно использовать обычную присоску

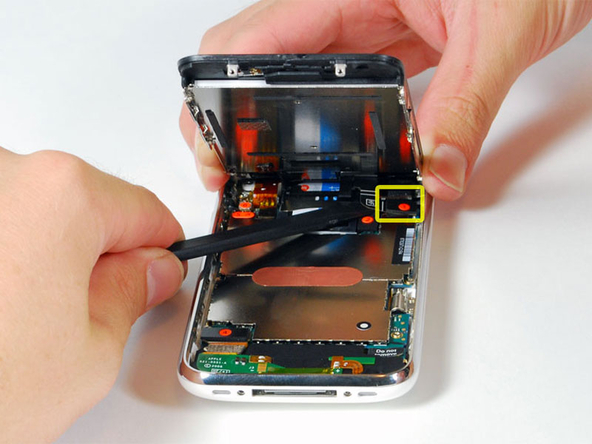

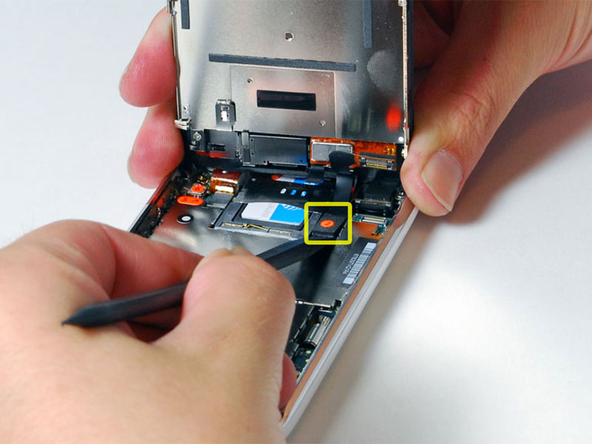

3. Отсоедините шлейф дисплея от разъема.

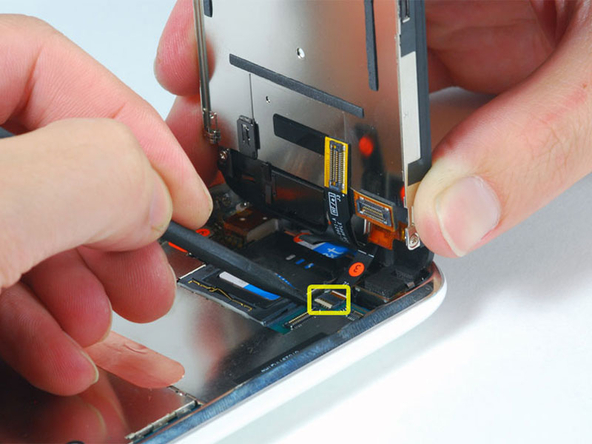

4. Отсоедините шлейф сенсора от разъема.

5. Отсоедините шлейф динамика со светочувствительным элементом.

6. Разберем экран iPhone3G/3Gs

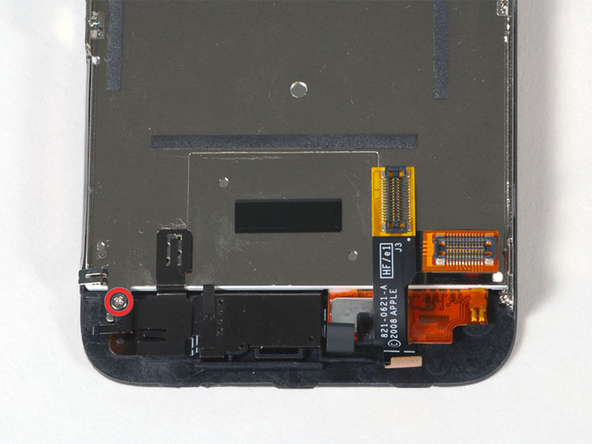

7. Открутите винты крепления дисплея к рамке.

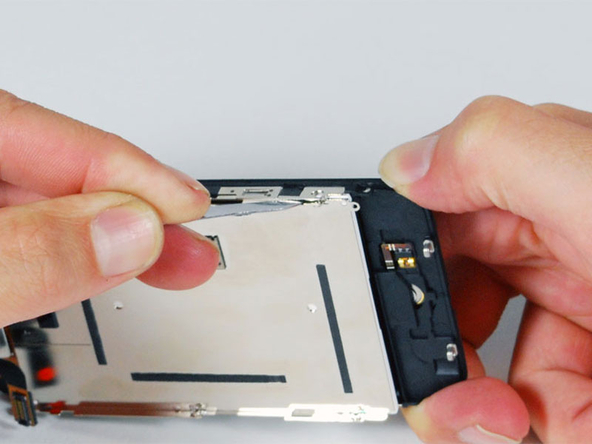

8. Отделите дисплей iPhone 3G/3Gs от стекла с рамкой.

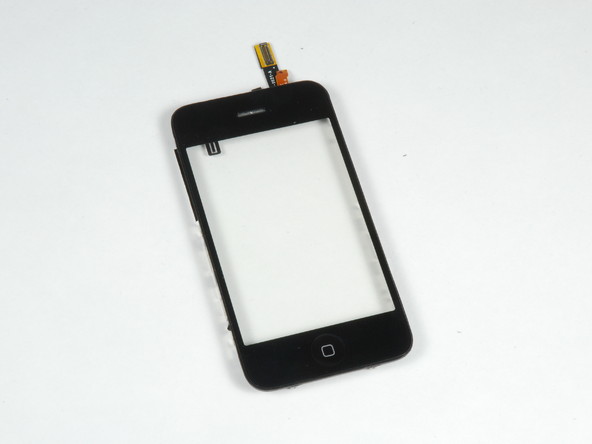

9. Дисплей снят, у нас в руках осталось стекло iPhone 3G/3Gs в сборе с рамкой и дисплей.

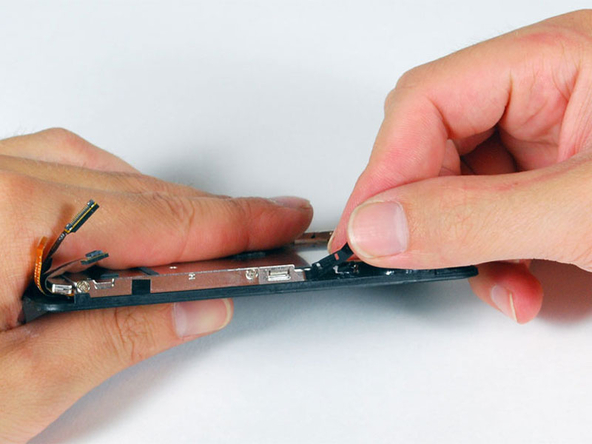

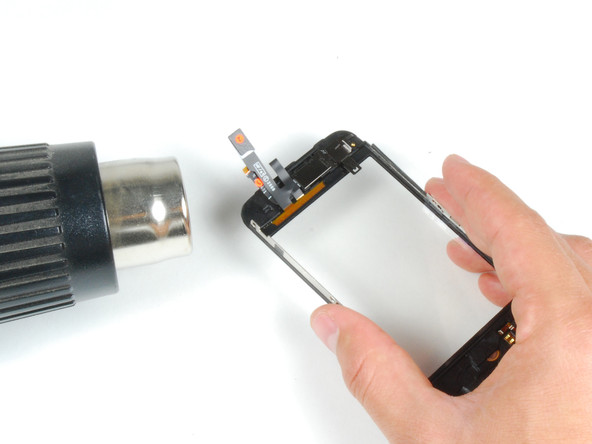

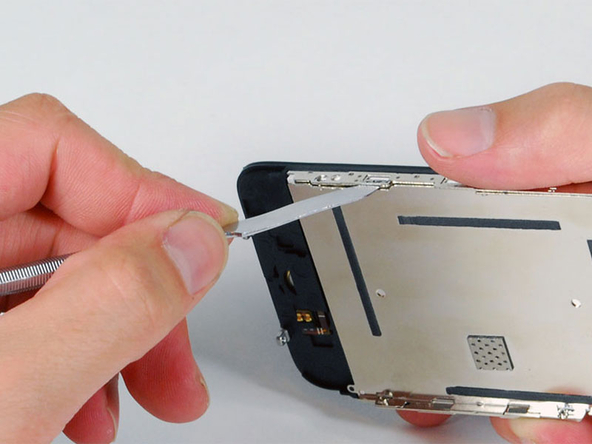

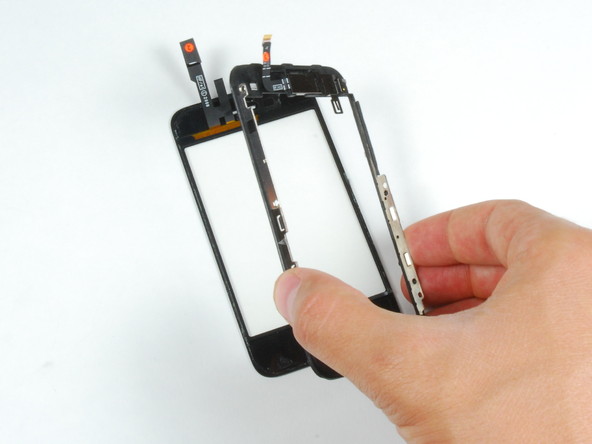

10. Теперь отделим рамку дисплея от стекла, для этого нам необходимо её нагреть с помощью фена.

11. Готово, мы теперь можем заменить стекло iPhone 3G/3Gs на новое и собрать в обратном порядке.

Старый двухсторонний скотч лучше не использовать, применяйте новый

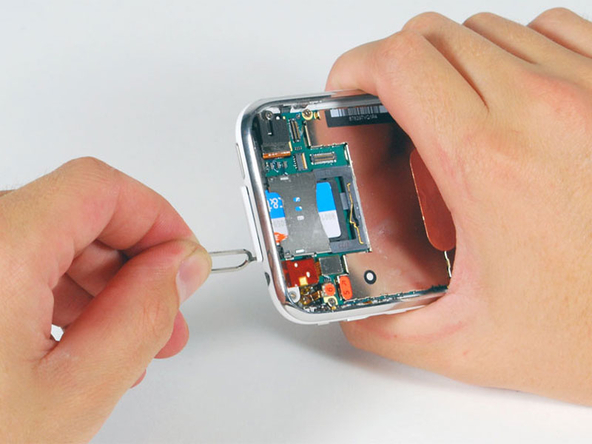

12. Извлекаем детали из корпуса iPhone 3G/3Gs. Начнем с лотка сим-карты.

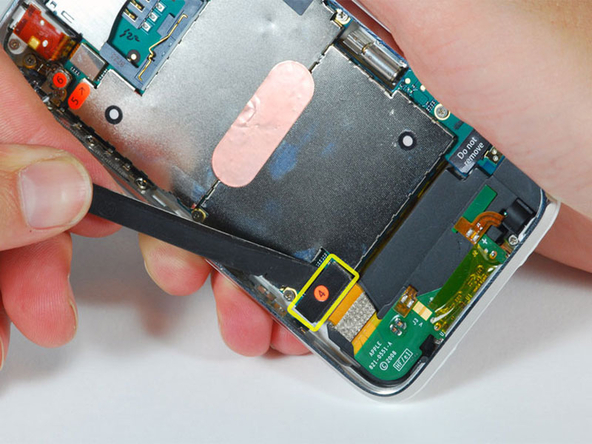

13. Отсоединяем разъем шлейфа порта зарядки.

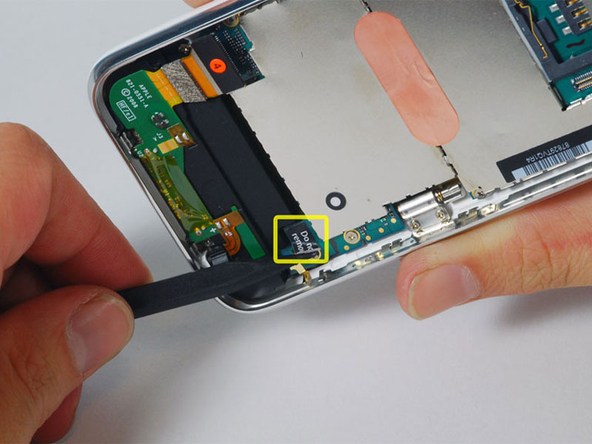

14. Отсоединяем шлейф аудио-разъема.

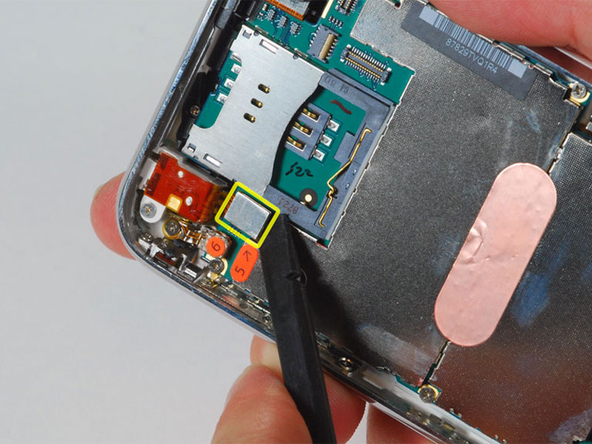

15. Отсоединяем разъем номер 6.

16. Для владельцев 3Gs: отсоединяем разъем №7

17. Отодвиньте наклейку с надписью "Do not remote"-"не отрывать".


18. Открутите винты, не перепутайте их.

19. Извлеките модуль камеры iPhone 3G/3Gs. Камера не может быть полностью удалена, т.к. крепится к материнской плате.

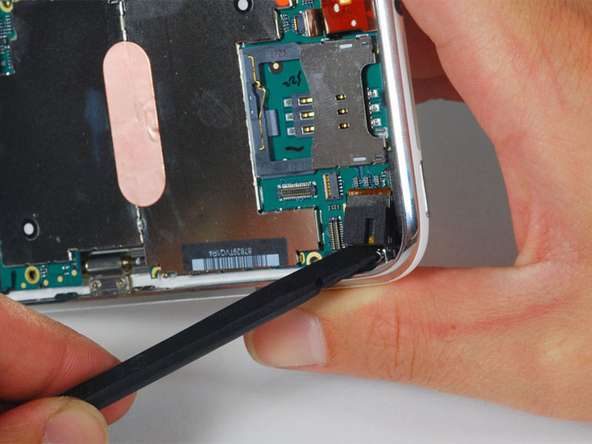

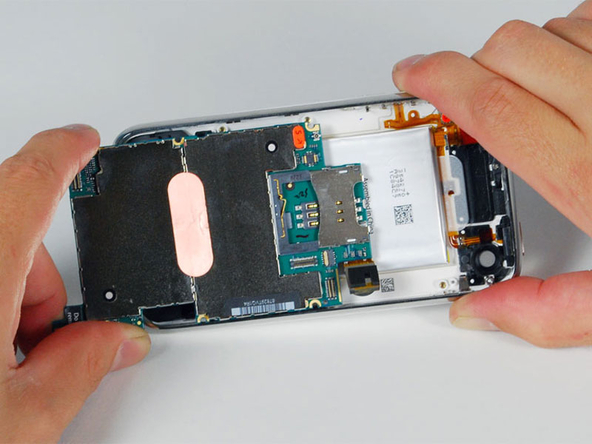

20. Аккуратно извлеките материнскую плату.

21. так мы получили доступ к аккумулятору и для его замены подденьте аккумулятор iPhone 3G/3Gs

с помощью инструмента, он приклеен на скотч.

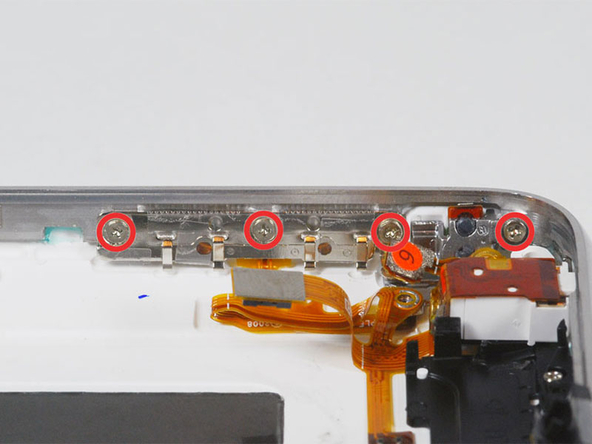

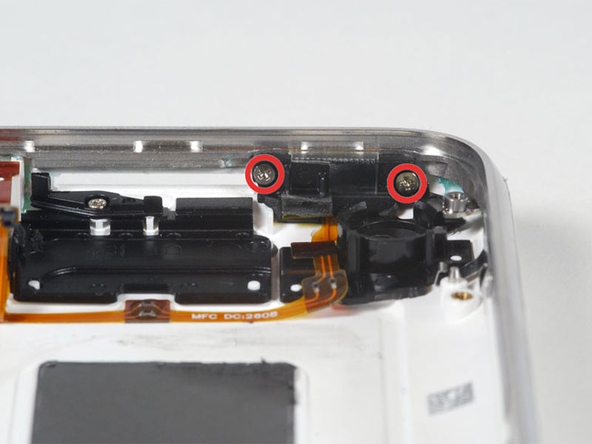

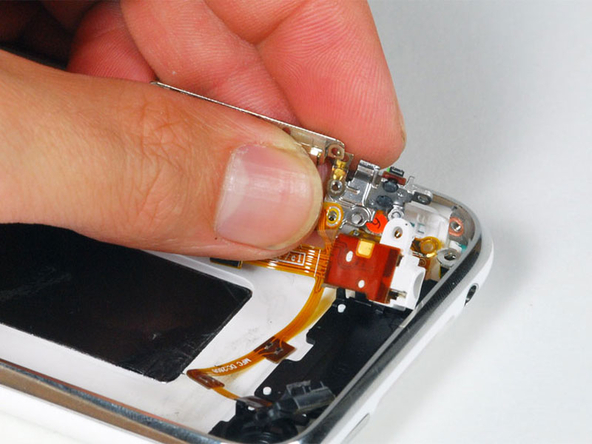

22. Открутите винты держателя кнопки включения.

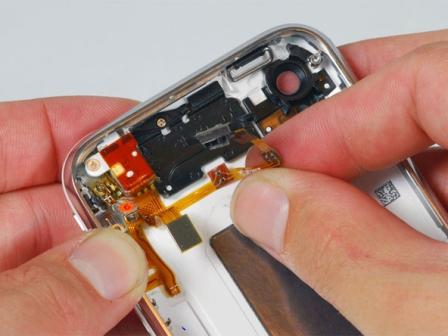

23. Извлеките шлейф с аудио-разъемом.

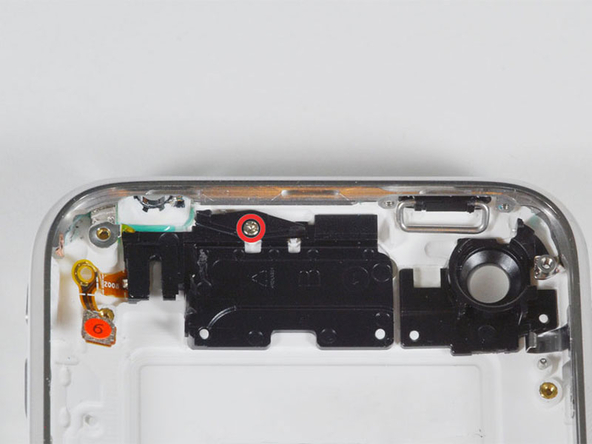

24. Открутите винт внутреннего выталкивателя сим карты, на некоторых крышках его может не быть.

25. Удалите пластиковую крышку.

26. Извлеките кнопку включения.

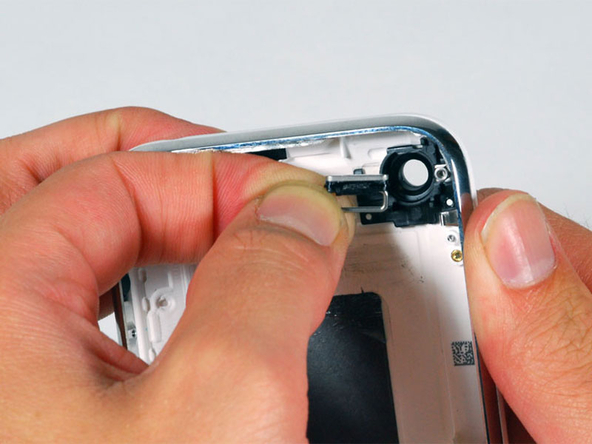

26/1. Удалите кнопку перехода в бесшумный режим.

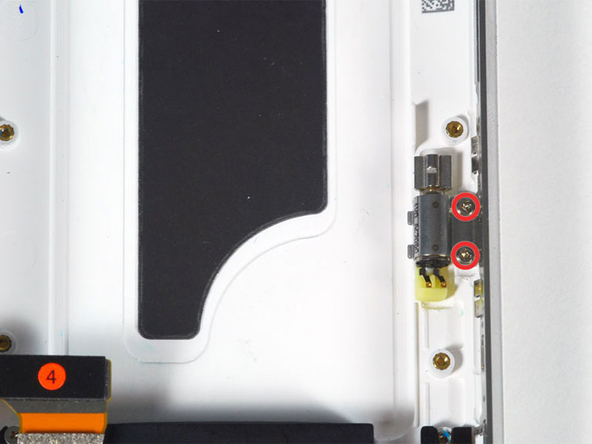

27. Извлеките виброзвонок.

28. Удалите разъем зарядки / синхронизации.

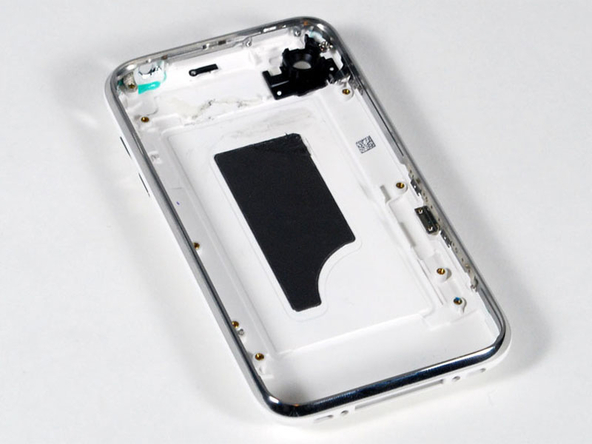

29. Вы разобрали iPhone 3G/3Gs. Перед вами остались детали и задняя крышка в сборе с лицевым хромированным ободом и линзой камеры, можете заменить любую деталь или крышку на вашем iPhone и он снова будет радовать вас своей работой.

Удачи вам!
